這一款 K.V.M 訊號延長器 Over LAN,可延長 HDMI、USB、RS-232、Audio(雙向)、IR(雙向) 訊號
在同一個區域網路內 (Gigabit)。傳送器與接收器之間的連接方式有 1對1、1對多、多對多,以達
到影音訊號的同步或切換及控制訊號的延長,適合應用於需將 K.V.M 訊號延長或同步的環境使用。
產品特色
● 可延長 HDMI、USB、RS-232、Audio(雙向)、IR(雙向) 訊號在同一個區域網路內 (Gigabit)
或傳送器與接收器之間不進到區域網路內,直接使用一條 CAT5E/CAT6 UTP 纜線作連接也可將設備訊號做延長。
● 支援 HDTV解析度:1080p、1920x1200(WUXGA)。
● 相容 HDCP 2.0 規範。
● 支援雙向 Audio 功能。
● 支援雙向 IR 延長功能,IR 載波 20-60HKz。
● 支援雙向 RS-232 功能。
● 支援 RS-232、紅外線遙控器切換控制。
● 支援電視牆功能 ( 8X16 )。
● 相容 USB 2.0、1.1,可連接硬碟、隨身碟、鍵盤、滑鼠.....等 USB 裝置。
● 同一區域網路內,安裝傳送器的數量可達 16 個,接收器的數量可達 200 個 ( 取決於 HUB 的頻寬及埠數 )。
( PS: HUB 規格需支援 Jumbo Frames 及 IGMP )
● 1對1連接:延長距離可達 150 公尺( CAT5E ) / 180 公尺( CAT6 )。

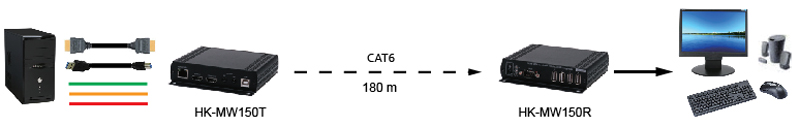

1對1

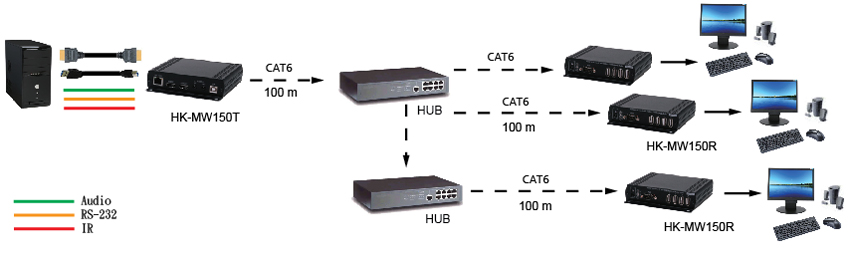

1對多 Over LAN

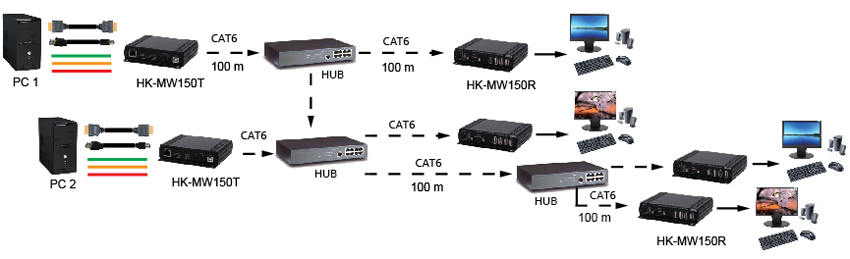

多對多 Over LAN
產品規格
型號 | HK-MW150T | HK-MW150R | |
規格 | K.V.M 訊號傳送器 | K.V.M 訊號接收器 | |
影像訊號輸入埠 | HDMI (Female) | N/A | |
影像訊號輸出埠 | HDMI(Female) | HDMI(Female) | |
USB | USB Type B (Female) | USB Type A (Female) x 4 | |
RS-232 | DB-9 (Female) | DB-9 (Male) | |
紅外線 | 3.5mm Jack | 3.5mm Jack | |
Audio (Input/Output) |
3.5mm Jack x 2 | 3.5mm Jack x 2 | |
Video Channel | 旋鈕 x 1 | tact-type x 2 | |
Function button | tact-type x 2 | N/A | |
系統連接埠 | 輸入 | N/A | RJ-45 |
輸出 | RJ-45 | N/A | |
延長距離 (Max) | 區域網路: 100m 傳送器與接收器 (1對1):150m |
||
支援解析度 (Max) | 1080p@60Hz ; 1920x1200 (WUXGA) | ||
電源供應 | DC5V 2A | DC5V 2A | |
尺寸(LxWxH) | 140x125x30mm | 140x125X30mm |
