這一款 4 埠 HDMI 影音訊號 CAT5e/CAT6 傳送器，需搭配接收器使用。傳送器與接收器兩端之間以一條
CAT5e/CAT6 UTP 纜線相互連接，即可將 HDMI 訊號做延長，最遠距離可達 1080p@40m / 720p@70m。
適合各種需要將 HDMI 訊號延長的環境使用。
產品特色
● 傳送器與接收器之間，使用一條 CAT5e/CAT6 UTP 纜線作連接；可將 HDMI 影音訊號做延長，
最遠距離可達 1080p:40 公尺 / 720p:70 公尺。
● 可搭配接收器: HE-HR 被動式接收器 ( 無須外接電源 ) 或另選擇搭配 DVI 介面接收器 HE-DR ( 無須外接電源 )。
● 相容 HDMI 1.4 及 HDCP 規範。
● 支援 RS-232 控制。
● 支援 EDID 管理功能。
● 傳送器近端輸出埠 ( HDMI ) 支援 CEC 控制功能。
● 音效支援 AC3、DTS、Dobly TrueHD、DTS-HD。
● 純外接式硬體設計、免安裝任何軟體或驅動程式。

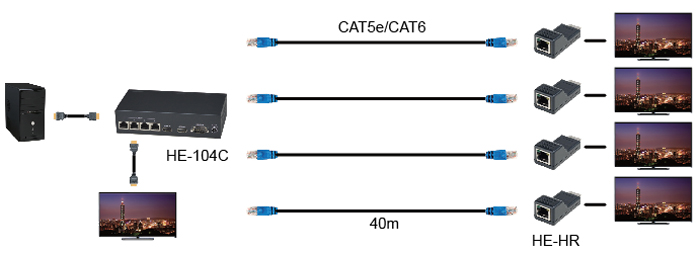

連接示意圖一.
連接示意圖二.

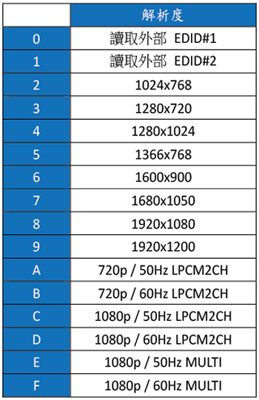

內建 EDID 參照表.
.jpg)
產品規格
| 型號 | HE-104C | HE-HR | HE-DR | |
| 規格 | 4埠傳送器 | 單埠接收器 | 單埠接收器 | |
| 影像訊號輸入埠 | HDMI (Female) | N/A | N/A | |
| 影像訊號輸出埠 | HDMI (Female) | HDMI (Male) | DVI (Male) | |
| 系統連接埠 | 輸入 | N/A | RJ-45 | RJ-45 |
| 輸出 | RJ-45 x 4 | N/A | N/A | |
| RS-232 | DB-9(Female) | N/A | N/A | |
| EDID 切換 | 旋轉開關 | N/A | N/A | |
| 延長距離 (MAX) | HE-HR/HE-DR: 1080p@40m ; 720p@70m | |||
| 支援解析度 (MAX) | 1080p@60Hz | |||
| 電源供應 | DC12V 1A | N/A | N/A | |
| 尺寸 (LxWxH) | 167x101x40mm | 57.5x24x20.2mm | 40.2x55.5x22.5mm | |
